工具显微镜的对线(压线)方法
发布时间:2022-08-10 浏览次数:1035 信息来源:中北光电(山东)有限公司

工具显微镜在长度计量的测试中是典型、使用范围广的一种测试仪器,可以测量长度、角度、螺纹等,并且可以对各种形状和位置复杂的产品进行测量,有较高的精度,所以专门用来解决在长度计量中的各项测试问题。

今天,数码显微镜厂家来介绍一下工具显微镜的对线(压线)方法:

简述工具显微镜的对线(压线)方法

对线(压线)就是用米字线和被测件影像轮廓边缘相互重叠,也就是所说的瞄准,对一台具体的工具显微镜来说,工具显微镜的精度是一定的,要使测量精度比较高和可靠,很大程度上取决于正确的对线方法,对线方法有2种:一种是间隙对线法,另一种是重叠对线法。

①间隙对线法

间隙对线法适用角度测量。在工具显微镜测量角度时,任意一条米字线虚线和被测角度的一边在视场里相靠时,使米字线虚线和被测角度之边缘保持一条狭窄的间隙,测量者就以这条间隙大小的均匀性来判断米字线虚线和被测件影像边缘对准的准确度。

如果不采用上述对线方法,而直接采用和影像边缘重叠的方法,则不但使测量者感到很难对准,而且会增加测量误差。这时因为被测件的轮廓在视场里的影像不是一条细线,而是一个明暗轮廓,同时米字线的刻线已有一定的宽度。如果把它们重叠起来测量,势必产生较大的对线误差,特别是当被测量角度的边比较短时,这种情况就更加严重。所以工具显微镜在角度测量时应采用间隙对线法。

②重叠对线法

如果工具显微镜在长度测量时,仍然采用上述间隙对线法,将会增加长度测量误差。原因是问隙无法测量而又包含在被测长度量值之中。因此在长度测量时采用重叠对线法。就是把米字线的虚线正好和轮廓影像边缘重叠,使虚线的一半在轮廓影像之内,另一半在影像之外。对线时应以米字线虚线的中间为准,而以其延长部分为参考,工具显微镜可获得准确的测量结果。

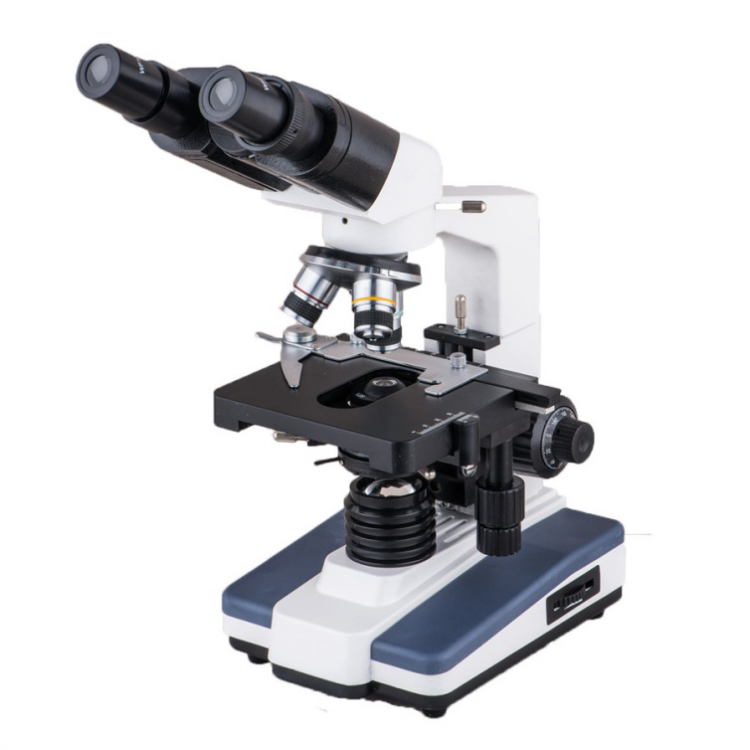

数码显微镜厂家
